En radioamateurisme, obtenir un ROS de 1:1 est souvent considéré comme le Graal du réglage d’antenne. Pourtant, une adaptation parfaite ne garantit absolument pas que toute la puissance de l’émetteur sera rayonnée. Comment est-ce possible ?
Introduction : le fameux 1:1, une garantie de performance ?
Tout radioamateur a déjà connu cette situation : après avoir réglé son antenne, le TOS-mètre affiche un ROS de 1:1. Le résultat semble idéal. L’émetteur est bien adapté à sa charge et la puissance réfléchie est théoriquement nulle.
Mais une question mérite d’être posée : est-ce que cela signifie que l’antenne rayonne efficacement ?
La réponse est non.
Le ROS, ou rapport d’ondes stationnaires, renseigne principalement sur l’adaptation d’impédance entre la ligne de transmission et la charge. Il ne mesure ni le rendement de l’antenne, ni la puissance effectivement rayonnée, ni la distance à laquelle les correspondants pourront nous entendre.
Pour comprendre cette différence, il suffit d’étudier quelques cas concrets.
1. Que mesure réellement le ROS ?
Le ROS indique dans quelle mesure l’impédance présentée par la charge correspond à l’impédance caractéristique de la ligne de transmission.
Dans une installation radioamateur classique utilisant du coaxial de 50 ohms, une charge purement résistive de 50 ohms présente une adaptation parfaite. Le ROS est alors égal à 1:1.
À l’inverse, une charge de 100 ohms purement résistive présente un ROS de 2:1 sur une ligne de 50 ohms.
Plus le ROS augmente, plus une partie de l’onde incidente est réfléchie vers l’émetteur.
Cependant, il faut bien distinguer deux notions : l’adaptation électrique et l’efficacité du rayonnement.
Le TOS-mètre ne sait pas si l’énergie acceptée par la charge est transformée en ondes électromagnétiques utiles, dissipée sous forme de chaleur ou perdue dans les composants.
2. Le piège de la charge fictive de 50 ohms
Prenons un premier exemple très parlant : une charge fictive de bonne qualité, conçue pour absorber la puissance RF.
Branchée à un émetteur de 100 watts, elle peut présenter un ROS extrêmement proche de 1:1.
Pourtant, elle ne constitue pas une antenne efficace. Son rôle est précisément d’absorber l’énergie radiofréquence, qui est principalement transformée en chaleur.
Le TOS-mètre indique une excellente adaptation, mais pratiquement aucune puissance utile n’est rayonnée par la charge elle-même.
Cet exemple démontre une chose essentielle : un ROS parfait ne signifie pas qu’une antenne rayonne bien.
Attention toutefois : une charge fictive n’est jamais parfaitement sans rayonnement dans toutes les conditions. Son comportement dépend de sa construction et de son environnement.
3. Une antenne peut-elle être bien adaptée et mal rayonner ?
Oui. Plusieurs mécanismes peuvent expliquer ce phénomène.
Les pertes dans les conducteurs
Les fils, les connexions et les composants possèdent une résistance. Une partie de l’énergie RF peut donc être dissipée sous forme de chaleur.
Les pertes dans les bobines et les systèmes de raccourcissement
Une antenne raccourcie électriquement peut nécessiter une bobine de charge. Si cette bobine présente des pertes importantes, le rendement global de l’antenne peut diminuer.
Les pertes dans le sol
Certaines antennes verticales dépendent fortement de leur système de radians ou de leur environnement conducteur. Des pertes élevées dans le sol peuvent réduire l’énergie disponible pour le rayonnement utile.
Une adaptation obtenue par un réseau de composants
Un coupleur d’antenne peut transformer une impédance difficile en une impédance proche de 50 ohms vue par le transceiver. Cela permet à l’émetteur de fonctionner dans de bonnes conditions, mais ne supprime pas automatiquement les pertes de l’antenne ou du câble.
L’accord est donc une condition utile, mais il ne suffit pas à garantir de bonnes performances.
4. Le coaxial : un autre élément à surveiller
Le câble coaxial possède lui aussi des pertes, qui dépendent notamment de sa longueur, de sa qualité et de la fréquence utilisée.
Une installation peut présenter un ROS faible au niveau du poste tout en comportant des pertes significatives dans le câble.
Il faut cependant éviter une confusion fréquente : les pertes du coaxial ne sont pas automatiquement synonymes de mauvais ROS. Un câble présentant des pertes peut même atténuer l’onde réfléchie et donner l’impression d’une adaptation meilleure qu’elle ne l’est réellement à l’antenne.
C’est pourquoi il est intéressant, lorsque c’est possible, de mesurer l’impédance au point d’alimentation de l’antenne et de comparer les résultats avec ceux obtenus au niveau du transceiver.
5. Comment vérifier les performances d’une antenne ?
Le ROS-mètre reste un outil très utile. Il permet de contrôler l’adaptation, de surveiller une installation et de détecter certains problèmes.
Mais pour aller plus loin, d’autres méthodes sont nécessaires.

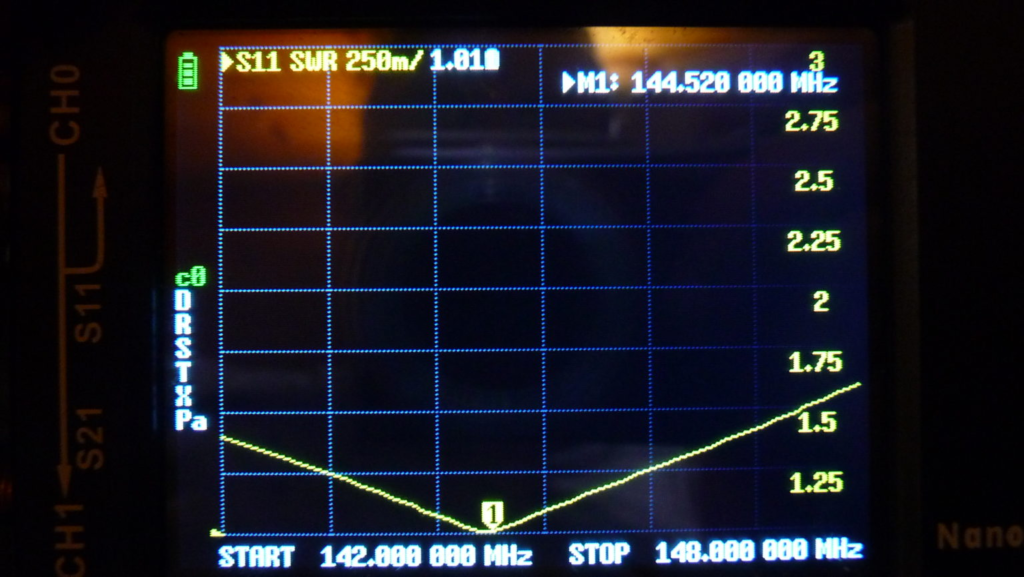

- Un analyseur d’antenne ou un VNA permet de mesurer l’impédance et le coefficient de réflexion sur une plage de fréquences.
- Un wattmètre directionnel permet de mesurer la puissance incidente et réfléchie dans des conditions adaptées.
- Une comparaison de signaux reçus peut aider à comparer deux antennes, à condition de conserver autant que possible les mêmes fréquences, conditions de propagation, polarisation et environnement.
- Une mesure de champ dans des conditions contrôlées peut apporter des indications sur le rayonnement réel d’une installation.
Aucune de ces méthodes ne doit être interprétée isolément sans tenir compte du montage et des incertitudes de mesure.
6. Petite expérience : le ROS parfait face à la réalité
Voici une expérience simple pour illustrer le principe.
Matériel nécessaire :
- un transceiver radioamateur ;
- un TOS-mètre adapté à la bande et à la puissance utilisées ;
- une charge fictive de 50 ohms prévue pour la puissance considérée ;
- une antenne correctement installée ;
- si possible, un wattmètre directionnel ou un instrument de mesure RF complémentaire.
Étape 1 : mesurer la charge fictive.
Réalisez les mesures avec une puissance adaptée et dans le respect des caractéristiques du matériel. Relevez le ROS obtenu.
Étape 2 : mesurer l’antenne.
Répétez les mesures sur l’antenne, à fréquence et puissance comparables. Relevez le ROS et les puissances incidente et réfléchie si votre instrument permet de les mesurer.
Étape 3 : interpréter les résultats.
La charge fictive peut afficher un ROS proche de 1:1, tout comme une antenne efficace. Pourtant, leurs comportements en rayonnement sont radicalement différents.
Pour comparer réellement le rayonnement, il faut une mesure de champ ou un essai comparatif réalisé dans des conditions maîtrisées. Un simple contrôle du ROS ne permet pas de départager les deux.
N’émettez jamais directement dans un instrument ou une charge dont la puissance admissible est inconnue. Respectez également la réglementation applicable à votre fréquence et à votre mode d’émission.
Conclusion : ne confondons pas adaptation et rendement
Le ROS de 1:1 est un excellent indicateur d’adaptation, mais il ne constitue pas un certificat de qualité pour une antenne.
Une installation radioamateur performante repose sur plusieurs éléments : une antenne adaptée à son usage, un rendement convenable, des pertes maîtrisées, une implantation appropriée et un environnement favorable.
La prochaine fois que votre TOS-mètre affichera un magnifique 1:1, vous pourrez donc vous réjouir de cette adaptation… tout en gardant à l’esprit que la véritable question reste entière : quelle proportion de la puissance fournie est effectivement rayonnée dans la direction utile ?
Et vous, avez-vous déjà constaté qu’une antenne affichant un ROS parfait donnait des résultats décevants sur l’air ? Partagez vos expériences dans les commentaires.
