La QFH (Quadrifilar Helix) est probablement l’une des meilleures antennes pour débuter sérieusement la réception des satellites défilants comme les NOAA ou METEOR.
Elle offre :

• une réception quasi omnidirectionnelle vers le ciel,
• une bonne polarisation circulaire,
• peu de pertes dues à la rotation du satellite,
• et surtout… elle fonctionne remarquablement bien sans rotor.

6

---

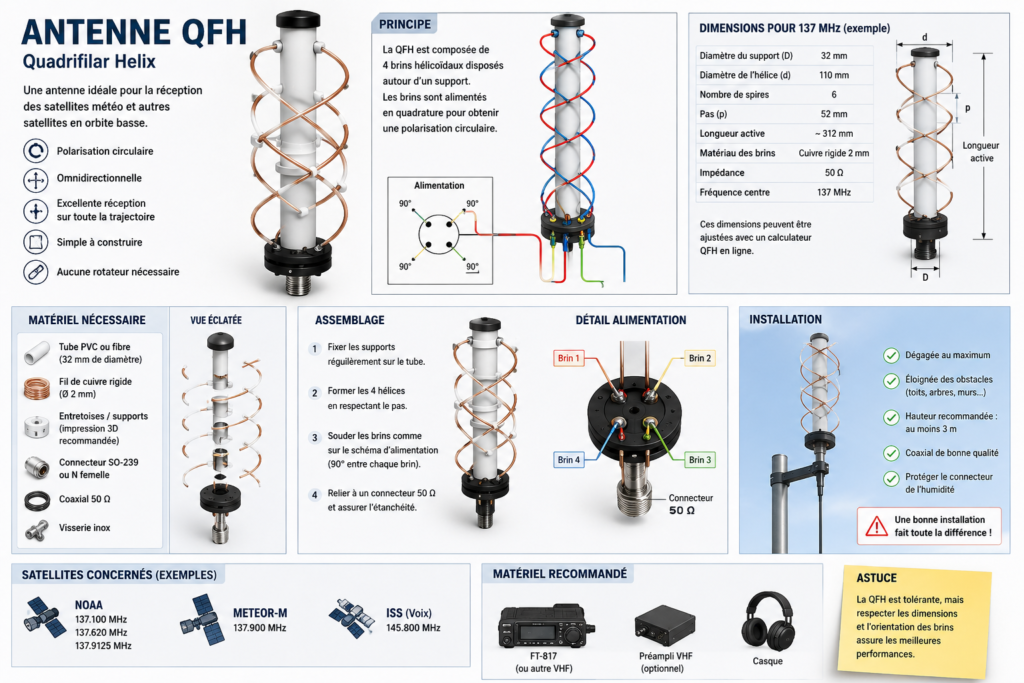

Qu’est-ce qu’une QFH ?

La QFH signifie :

Quadrifilar Helix

En clair :

• deux boucles hélicoïdales,
• montées autour d’un support,
• alimentées de façon particulière,
• afin de produire une polarisation circulaire.

Cette polarisation est idéale pour les satellites météo.

---

Pourquoi choisir une QFH ?

Comparée à une simple verticale :

Antenne	Résultat
Verticale classique	Signal fluctuant
Dipôle	Correct mais limité
Turnstile	Très bon
QFH	Excellent compromis simplicité/performance

La QFH :

• reçoit très bien jusqu’à l’horizon,
• demande peu de réglages,
• résiste bien au vent si elle est bien construite.

---

Les satellites que l’on peut recevoir

NOAA

NOAA

Les célèbres satellites météo analogiques sur :

• 137.100 MHz
• 137.620 MHz
• 137.9125 MHz

Ils transmettent encore de magnifiques images météo.

---

METEOR-M

Roscosmos

Transmission numérique plus moderne avec une excellente qualité d’image.

---

Matériel nécessaire

Version simple

• tube PVC
• fil de cuivre ou aluminium
• colliers nylon
• connecteur SO239 ou N
• câble coaxial 50 ohms

---

Version améliorée

• support imprimé 3D
• vis inox
• tube fibre
• boîtier étanche
• préampli faible bruit

7

---

Dimensions pour 137 MHz

La bande NOAA autour de 137 MHz est la plus populaire.

Les dimensions exactes dépendent :

• du diamètre,
• de l’espacement,
• du type de conducteur.

On trouve de nombreux calculateurs en ligne.

Le principe général ressemble à ceci :

$f = 137\ \text{MHz}$f=137 MHz

et la longueur d’onde associée :

$\lambda = \frac{300}{f}$λ=f300​

---

Impression 3D : excellente idée

L’impression 3D permet :

• des entretoises propres,
• un maintien précis,
• une meilleure rigidité,
• une esthétique très professionnelle.

Attention toutefois :

• le PLA résiste mal au soleil,
• le PETG est préférable,
• l’ASA est encore meilleur pour l’extérieur.

---

Les erreurs classiques

1. Mauvais respect des dimensions

Quelques centimètres d’erreur peuvent dégrader fortement le résultat.

---

2. Câble coaxial médiocre

À 137 MHz, un vieux câble humide peut ruiner la réception.

---

3. Antenne trop basse

Une QFH doit voir le ciel :

• loin des gouttières,
• loin du toit métallique,
• loin des panneaux solaires.

---

4. Mauvaise étanchéité

L’eau adore entrer dans les coaxiaux…

Et ensuite :

• pertes,
• oxydation,
• bruit,
• jurons radioamateur.

---

Avec quoi recevoir ?

Même un petit récepteur peut suffire :

• Yaesu FT-817
• clé SDR RTL-SDR
• scanner VHF
• récepteur SDR moderne

---

Logiciels utiles

Tu pourrais aussi présenter :

• WXtoImg
• SatDump
• Orbitron
• SDR++

SatDump
SDR++

---

Le plaisir de la première image

Le moment magique :

• le satellite apparaît,
• le signal monte,
• le fameux “tchhhhhhhh” NOAA arrive,
• puis l’image météo se dessine ligne par ligne.

Et là… difficile de décrocher.
