Me voici enfin sorti de cette torpeur estivale ! Enfin… surtout de ces températures qui ne tendaient pas vraiment à faire chauffer les méninges. Il fait déjà suffisamment chaud sur la planète sans avoir besoin d’en rajouter !
L’humour reste malgré tout un bon moyen de relativiser les aléas climatiques. Mais je ne peux commencer cet article sans avoir une pensée pour toutes celles et ceux qui ont tout perdu dans les incendies dramatiques qui sévissent encore dans de nombreux endroits de notre beau pays.
Mes pensées vont également aux sapeurs-pompiers, aux agriculteurs et à tous ces bénévoles qui se sont mobilisés sans relâche pour protéger les populations, les animaux et notre environnement. Une pensée toute particulière pour les sapeurs-pompiers qui ont malheureusement perdu la vie dans ces combats souvent très inégaux face aux flammes, ainsi qu’à leurs familles et à leurs proches.
Retour à la radio et à la réalisation de mon prochain projet

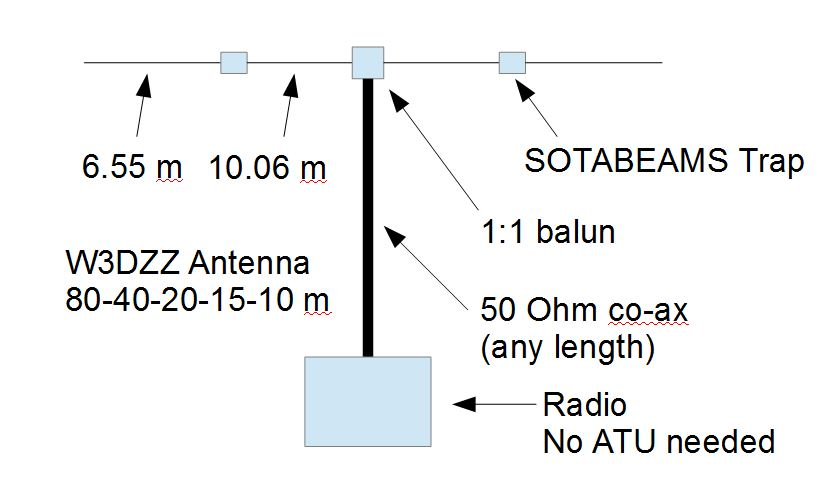

Sur un registre un peu plus agréable, je viens aujourd’hui vous présenter mon dernier chantier : la réalisation d’un balun 1/1, qui s’inscrit dans un projet plus complet de construction d’une antenne filaire W3DZZ.
Comme souvent dans ce type de réalisation, le projet commence par la conception et la fabrication des différents éléments nécessaires.

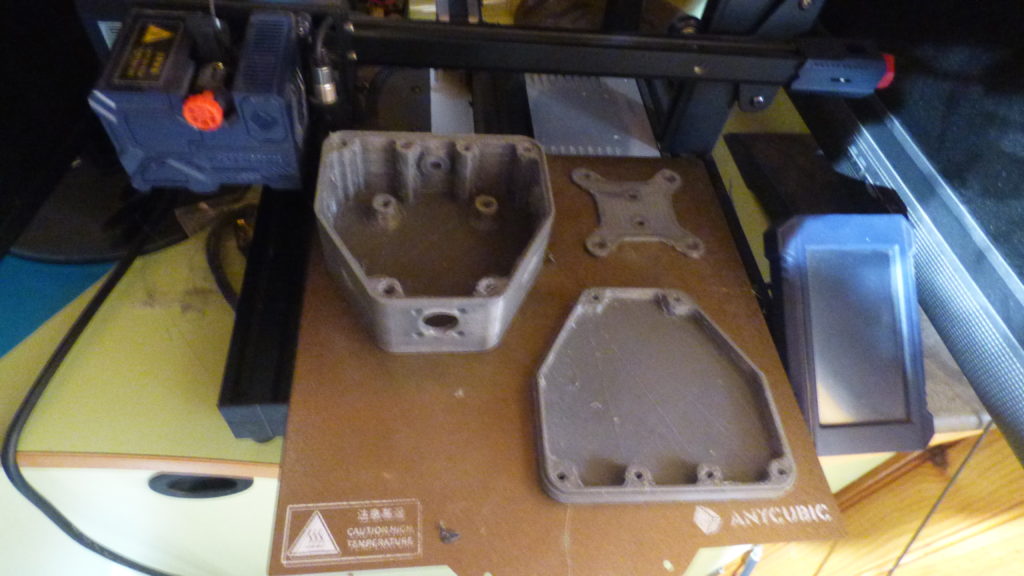

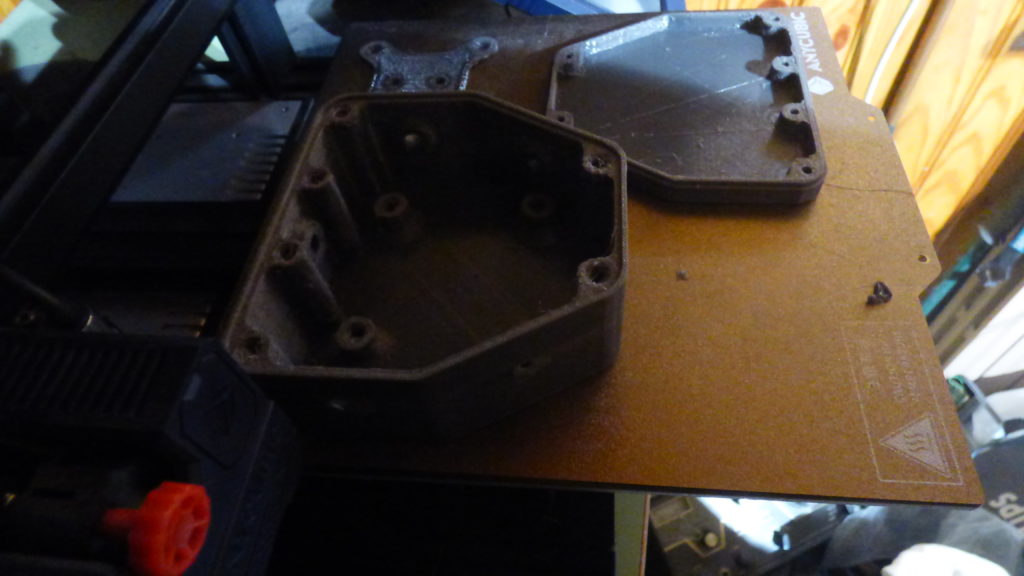

La première étape concerne donc la réalisation, par impression 3D, du boîtier destiné à protéger le tore en ferrite du balun.
Pour l’occasion, mon imprimante Anycubic Kobra a repris du service.
L’impression 3D au service du projet
Je dois avouer qu’en moins d’un an, cette imprimante m’a permis de véritablement maîtriser les bases, et maintenant une bonne partie des subtilités, de l’impression 3D.
Bien entendu, les premiers essais n’ont pas toujours été couronnés de succès ! Les loupés étaient même assez fréquents au début. Mais avec le temps, les essais, les réglages et quelques heures passées à comprendre le fonctionnement de la machine, les choses se sont progressivement améliorées.
Aujourd’hui, les réglages et la configuration de l’imprimante n’ont pratiquement plus de secret pour moi, et cette machine me donne entière satisfaction. Elle est devenue un véritable outil dans la réalisation de mes différents projets.
Un boîtier en trois parties

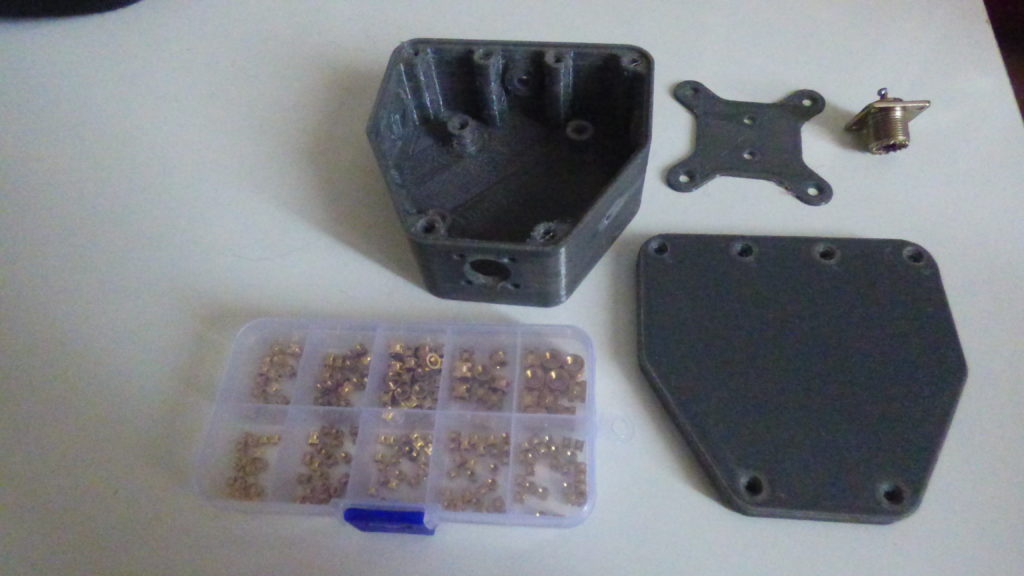

Le boîtier destiné au balun est constitué de trois éléments.
J’utilise du fil PTEG, car cette matière est plus résistante que le PLA, qui lui ne supporte pas les UV .
Le filament PETG, (polyéthylène téréphtalate) est un plastique polyester qui compose par exemple les bouteilles plastiques, emballages ou encore les cartes de crédit. Ce matériau courant présente un aspect visuel brillant. Avec une résistance située entre le PLA et l’ABS, il permet des impressions 3D durables. C’est l’un des meilleurs matériaux en impression 3D.

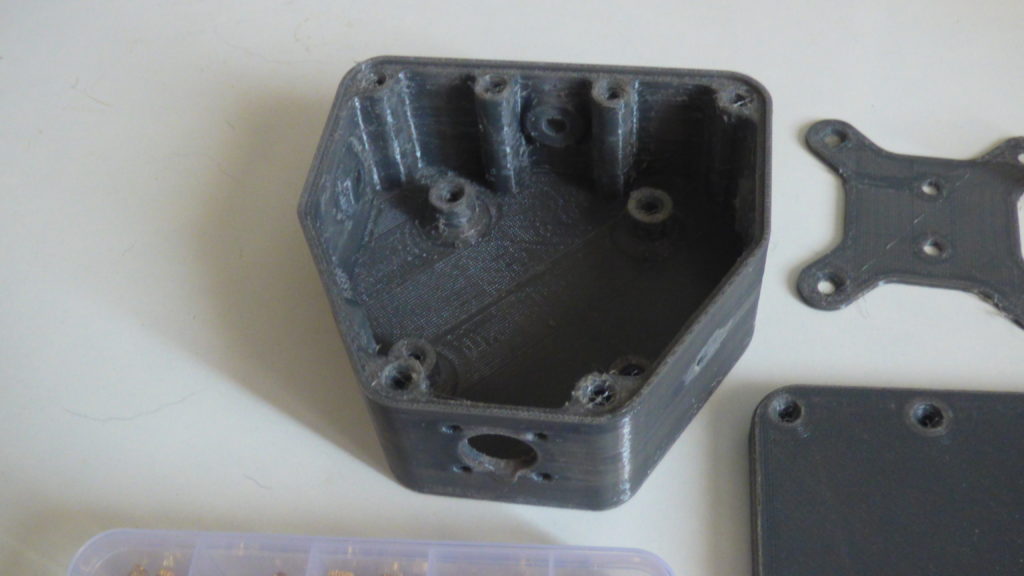

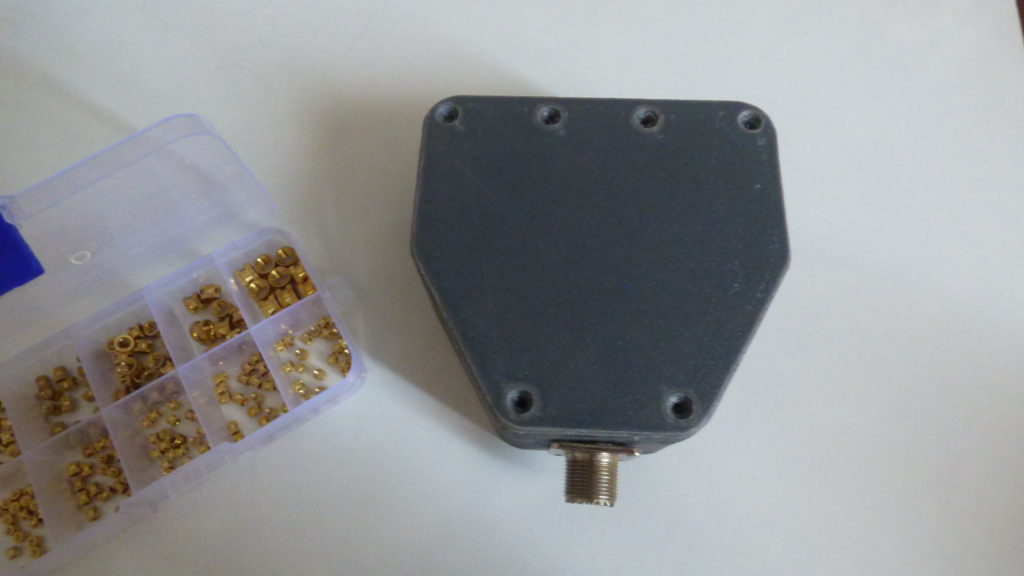

On retrouve tout d’abord le boîtier proprement dit, qui constitue la pièce principale et la plus volumineuse. Vient ensuite le couvercle, qui permettra de refermer et de protéger l’ensemble.

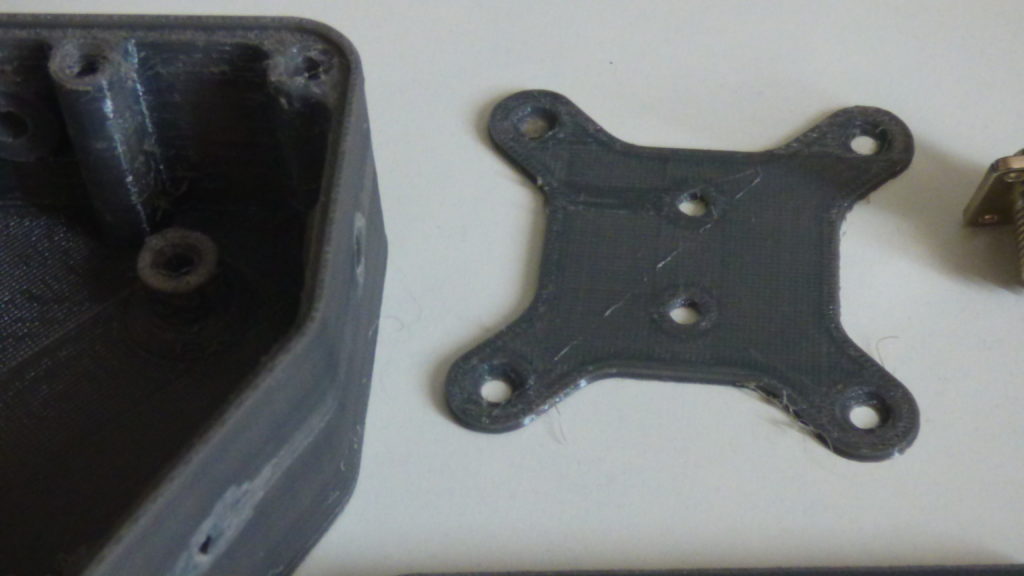

Enfin, une pièce en forme de croix vient se fixer au fond du boîtier. Celle-ci aura pour fonction de maintenir le tore en ferrite ainsi que son bobinage, afin que l’ensemble reste parfaitement en place à l’intérieur du boîtier.

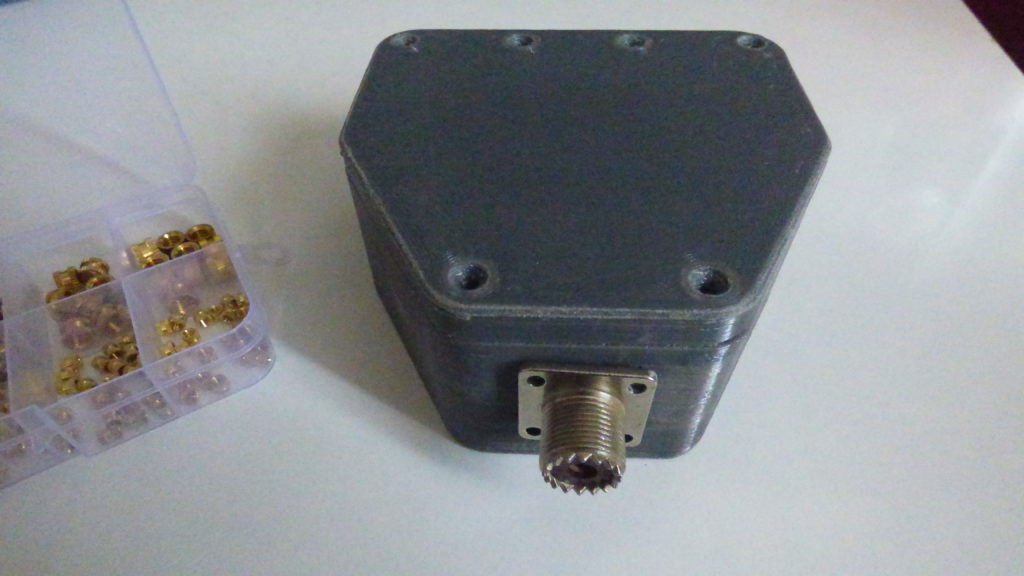

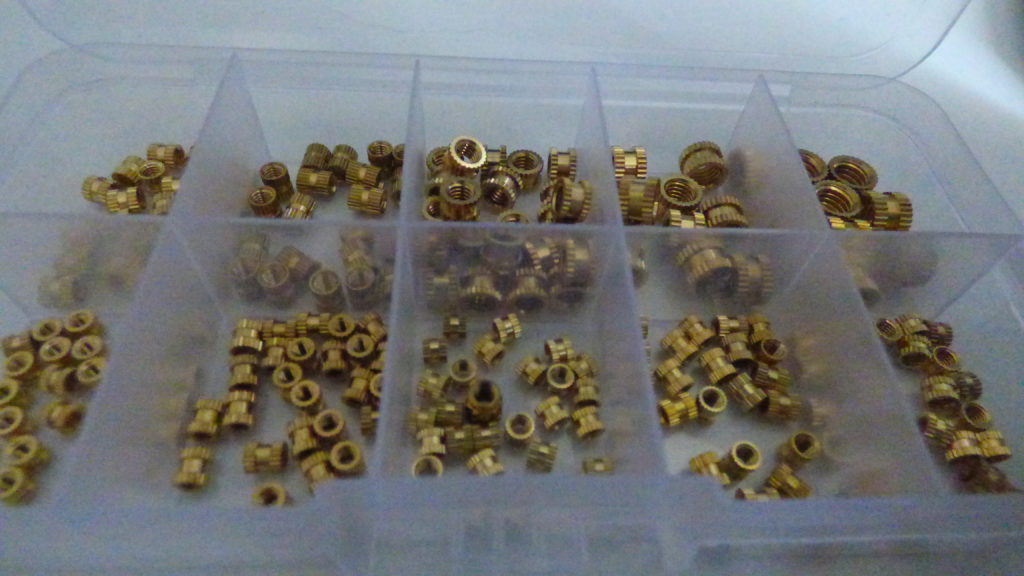

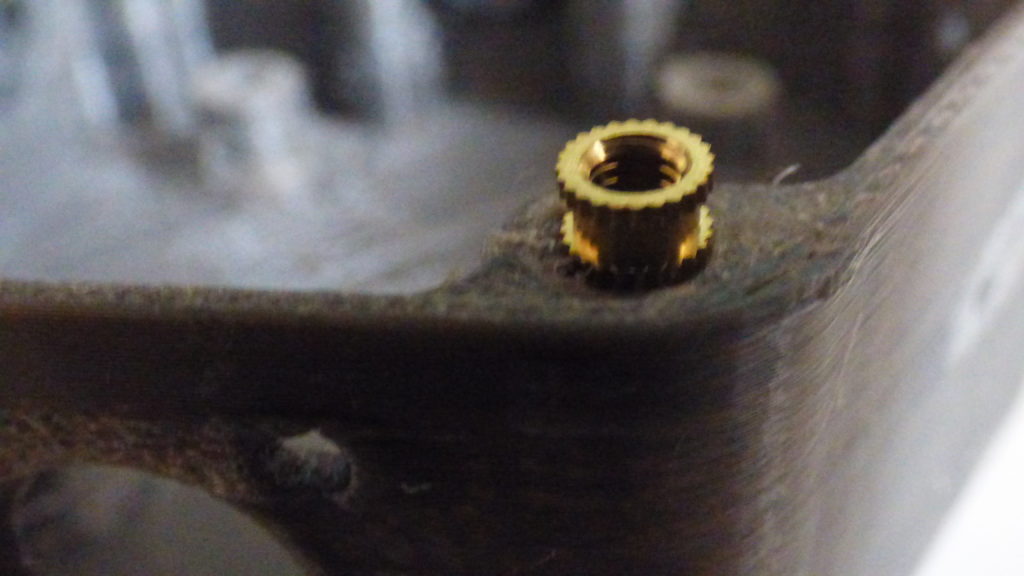

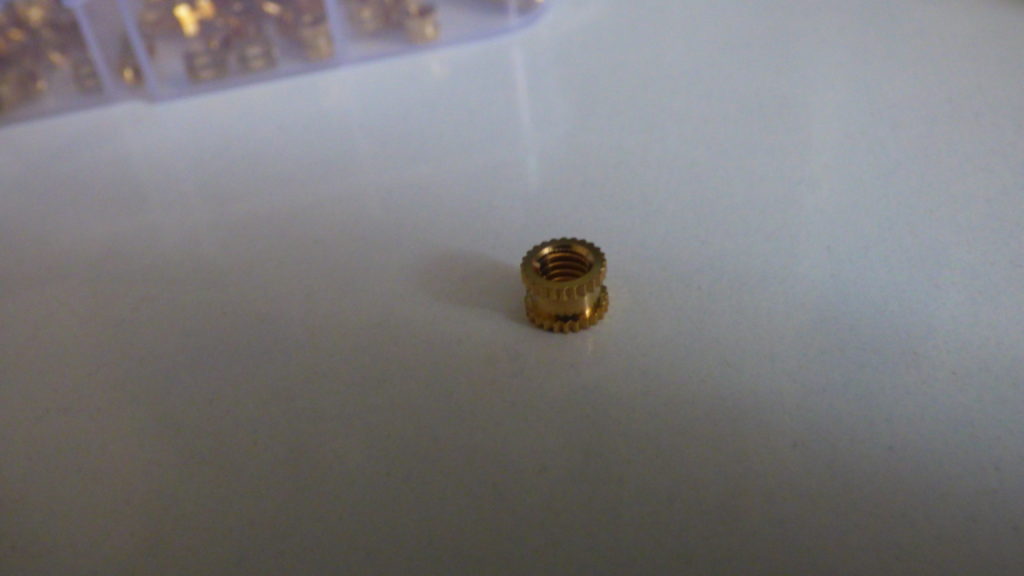

Il me reste maintenant à installer les inserts filetés en laiton dans les différents logements prévus pour la fixation du couvercle et de la croix.
Pour cette opération, j’utilise un fer à souder équipé d’embouts spécifiques de différents diamètres. Ces embouts permettent de chauffer les inserts en laiton afin de les faire pénétrer proprement dans le plastique et d’obtenir ainsi des filetages solides et durables.
Les prochaines étapes
Une fois cette partie terminée, il faudra encore prévoir les éléments permettant la fixation du boîtier.
Je vais notamment me rendre dans ma boutique préférée afin de trouver un maneton qui sera fixé sur la partie supérieure du boîtier. Celui-ci permettra d’assurer sa suspension.
Il faudra également installer deux anneaux vissés, un de chaque côté du boîtier. Ils permettront de fixer les deux brins filaires de l’antenne.
Cette première étape constitue donc la base mécanique de mon projet. Une fois le boîtier terminé, il restera à réaliser et installer le tore en ferrite, son bobinage, puis à poursuivre la réalisation de l’antenne filaire W3DZZ.
Je vous présente ici l’avancée du projet et, comme à mon habitude, je ne manquerai pas de mettre régulièrement à jour cette page afin de vous faire suivre les différentes étapes de cette réalisation.
La suite prochainement !
73 à tous,
F0DMG – Pascal
